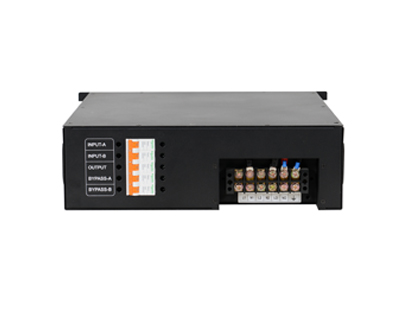

16A单相STS静态转换开关

16A单相STS静态转换开关

--------------------------------------------------

制造厂家    118图库彩图免费

产品品牌    思帕斯S·P·S

产品型号    STS-1-16-220

产品类型    单相STS

电路方式    SPWM开关型

负载类型    混合型负载

通讯方式    RS-232C 485 GPIB选购

输入电压    220±15%(V)

输出电压    220±15%(V)

切换时间    ≤8ms

峰值因素    3:1

订购热线:
86-136 0961 6191

点击如下链接,下载您所需的产品规格书


单相1U-16ASTS型录-SPS.pdf

单相1U-16ASTS型录-SPS.docx


台湾118图库彩图免费SPS-STS系列静态切换开关简介:

      STS静态切换开关(Static Transfer Switch)为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又可切换到主电源。

     STS静态转换开关(Static Transfer Switch)采用先断后通(Break before Conduct)的切换方式,可以实现不同输入电源之间的不间断切换, 为单电源负载提供双母线供电,如:

* 非并联UPS系统的n+1冗余

* 不同容量UPS系统的n+1冗余

* 不同型号UPS系统的n+1冗余。

应用领域:

电力  银行   医院   邮电通讯   军事设施

航空管制/卫星通讯广播

核工业的安全和程序控制

电子商务数据处理中心

大中型工矿企业信息中心

高速公路、铁路、地铁控制中心

高校、科研院所

小型通讯交换机

网络设备商用

POS机工作站及其外围设备

性能特点:

保护功能更加完善:

■高低压保护功能:当输入交流低压或超压时,设备会自动转向另一路电源。

■智能检测:当任一时刻,某一路市电断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险。

■超载保护:当负载超过设备负载的100%-125% 连续30分钟,125%-150%连续20秒,150%-300%连续2秒设备将自动关断输出并报警,10秒后自动再次开启。

智能报警功能:

■当市电断电时,设备会自动启动报警,90秒后自动消音。

■当市电超限时,设备也会自动报警,90秒后自动消音。

手动切换功能:

■两路电源正常时,可随意将负载转向另一路电源供电。

■当某路市电断电或超限时,设备会自动锁闭手动、自动切换。

118图库彩图免费系列STS静态转换开关应用于计算机机房,互联网数据、电信、金融数据及工业过程控制等产品特点

系统中的关键单元—辅助电源采用冗余设计,确保了单一电源故障条件下设备依旧可以正常工作全数字化(DSP)控制,对数据处理能力强,提高了整机可靠性先进的断电检测方法,能够快速判断断电故障

强大的通讯功能,可以通过SNMP卡(选配件)进行远程管理

冗余

STS(System Transfer Switch)为重要单电源负载提供二选一、可自动切换的供电服务,在主电源处于正常的供电状态时,负载一直由主电源供电。在主电源发生故障时,负载将被自动且快速地切换到备用电源。主电源恢复正常后,负载能自动切换回主电源。

可靠

STS采用了基于“先断后通”的控制技术

■ 一路电源出现故障,STS可以继续由另一路可用电源向设备供电

■ 一旦出现短路,STS将确保故障不会延伸影响到备用电源,从而保证继续向设备供电

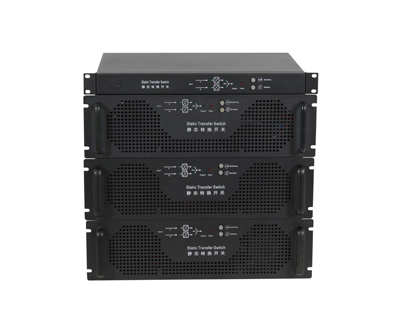

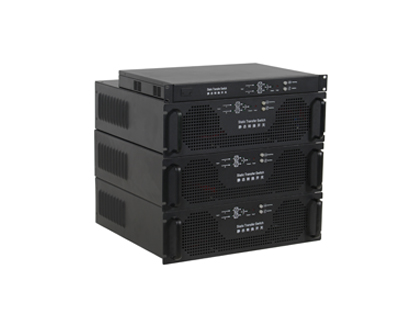

118图库彩图免费16A -120A单相标准19英寸机架式STS 切换开关 由两路交流电源供电。在任何一路电源供电的情况下都会使 LTS 带有危险电压。要隔离 LTS,必须关闭两路交流输入电源。要确定在所有的交流电源都没有上电的情况下才允许对118图库彩图免费16A STS 切换开关 进行接线。正常工作过程中 STS 内部存在致命电压,只有授权工程师才允许对其进行维护操作。

 用途与特点

118图库彩图免费16A -120A单相标准19英寸机架式STS 切换开关 STS 切换开关 是一种单极自动切换装置。STS 在两路交流电源构成的双总线供电系统中承担着检测、切换的核心任务,应用于要求极高供电可靠性的高端不间断供电领域,如计算机中心、互联网数据中心、电信、金融数据中心及工业过程控制中心等,给设备提供稳定的、高质量的交流电源。

 产品具有如下特点:

 118图库彩图免费16A -120A单相标准19英寸机架式STS 切换开关在系统中的关键单元――辅助电源采用冗余设计,确保了单一电源故障条件下设备依旧可以正常工作全数字化(DSP)控制,数据处理能力强,提高了整机可靠性先进的断电检测方法,能够快速判断断电故障强大的通讯功能,可以通过 SIC 卡(选配件)进行远程管理

手动切换

118图库彩图免费16A -120A单相标准19英寸机架式STS 切换开关通过 LTS 前面板上的 Transfer 按钮,可以使 LTS 的输出在两路源之间进行切换,这种切换方式称为手动切换。

手动切换是以变更优选源的方式进行的。按下前面板上 Transfer 按钮后,原先的优选源被变更为备选源,而原先的备选源则变更为优选源。此时,如果系统检测到新的优选源正常,并且两路源之间的相位差在同步窗口范围内,则系统切换到新的优选源供电;如果新的优选源异常,或两路源的相位差不在设定的同步窗口范围内,则 LTS 会自动延迟直至满足切换条件时才执行切

换。
